Une deuxième passion

[Rudder Bug]

Merci pour ta critique constructive J-P.

Ça adonne bien car je n'ai plus assez de ipe pour faire ma prochaine guitare dans le même style.

Le derrière que tu aimes est un très mince plaqué d'acajou mais je ne peux pas l'employer pour une table d'harmonie (le devant). C'est vraiment fait pour les derrières.

Il me reste du beau frêne et un peu de jacoba pour les côtés et le derrière d'une autre mais pas tellement. Je dois changer de look.

Je cherche un beau bois pour ma prochaine et manque d'inspiration. Des idées quelqu'un?

J'ai des pickups, un pont et des clés de Stratocaster. J'hésite à me lancer dans une copie de Strat par contre. Je ne suis pas fort des solid body. Me semble qu'une bonne guitare doit être creuse.

Gilles

[Rudder Bug]

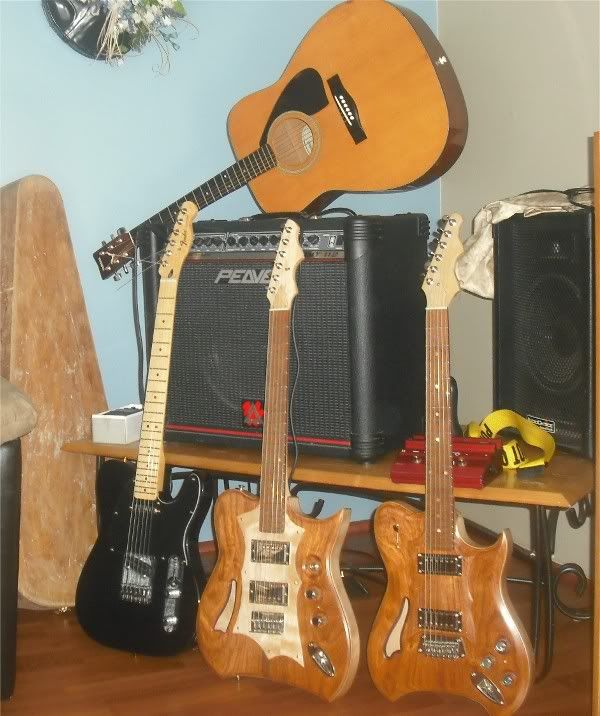

Voici ma collection à ce jour, à raison d'une par 6 semaines. Mon dernier cri est à droite. Il reste l'électronique à finir, le Fret Levelling et le réglage. Jusqu'à date, le son est surprenant mais je dois troubleshooter un problème de switch. 4 positions sur cinq fonctionnent et elle fait un peu de hum sur certaines positions. Des questions de ground et de shielding qui me dépassent.

Ah si j'étais meilleur en électronique! (mais je le serai un jour)

Gilles

Side joke: Quel est le comble de l'ébénisterie?
- Circoncire un piano à queue! :lol:

[abud]

Gilles est bonne la joke :lol:

Pour ton problème d`EMI, il est possible que le ground soit commun :?:

Si oui, un deuxième et même un troisième ground peut être envisageable.

Il est aussi possible de twister les fils pour éviter l`EMI.

Martin :wink:

[ifly2low4u]

Félicitation Gilles pour tes guits! J'avais pas vue la deuxième!

Je trouve que tu fait de la belle ouvrage pour un jeune luthier comme toi!!

Des idée de bois pour la deuxième? Le dos et les coté en Cocobolo, Brasilian ou Indian Rosewood avec le top en Flame maple. Dur à battre comme combo! :wink:

Si tu fait une hollow body, tu voudra surement le top plus léger.... Du Bearclaw Sitka Spruce ou du Curly red cedar pourrais faire une belle guit...




Pour ton troub the hum avec ta switch à 5 positions, commence par un bon netoyage des pot et de la switch avec de l'air comprimé, et vire la can à l'envers pour le faire sortir liquide un peu, ensuite à l'endroit et de plus loins pour sécher rapidement avec l'air seulement. Est-ce que tu a bien shielder l'intérieur de la cavité ou tu a placé l'électronique? A tu bien grounder tes pickups indépadament? A tu bien grounder ton bridge?

Plusieur petite chose à vérifier...!

[Rudder Bug]

Merci pour vos conseils Martin et JS!

Je reviens d'une autre saga avec ma dernière; après le fret levelling qui n'a rien donné car mon manche était en montagnes russes, je me suis rendu à l'évidence dû tout défretter. L'enlevage des frettes à fait sauter des copeaux à chaque case. Je m'arrachais les cheveux à mesure que le gâchis progressait.

Ce que j'ai eu est un problème de compression du bois par les tang de frettes. J'ai resablé le radius, fait du putty avec la poudre du même bois et tout effacé. Ça m'a pris la semaine, ou presque.

J'ai décidé de coller les frettes au lieu de les marteler cer je n'avais jamais réussi à le faire avant. J'ai lu des tas d'articles et élargi les fentes en sciant à répétition avec ma scie de luthier de .023 d'épais.

Puis, par pur accident en donnant une toute petite tape d'amour avec mon marteau de débossage pour empêcher un frette de tomber, il est resté en place! J'ai tout fait la job sans colle, pour la première fois et le radius était parfait partout. Ça m'a pris six manches pour en arriver là. Je ne suis pas vite mais un coup que je l'ai, je l'ai. C'est vraiment comme le pilotage!

Quant à mon circuit électronique, je ne suis vraiment pas malin dans le matière mais j'ai fait ceci pour me partir et ne pas avoir trop long de fil pour rien:



J'ai branché ma guitare ce soir pour la première fois, sachant que trois positions de switch sur cinq marchent. Le son est écoeurant sur ce qui marche!

Je crois avoir à jumper des pôles ensemble pour que tout fonctionne. Un ami électronicien va venir m'aider à la faire marcher comme du monde sous peu. Mais au moins elle marche et j'aime le son et sa "jouabilité". Je vais encore bouder ma Fender un autre mois pendant le rodage, hahaha!

Il reste encore quelques petits buzz, je joue avec la truss rod et la hauteur des saddles mais j'imagine que d'ici quelques jours, la tension des cordes va y faire, et surtout le fait de jouer. C'est pas mal comme un moteur, quand on joue et on étire les cordes, les frettes se liment, le manche prend sa place, le bois "apprend" à vibrer, etc.

Le video que je veux faire avec me trois guitares est l'intro de Little Wing mais je m'enfarge encore dans mes riffs. Je me filmerai quand je la jouerai comme du monde, donc ça peut prendre encore pas mal de temps!

Je vais en faire une autre pareille mais dans une planche solide, juste pour voir s'il y a vraiment une différence entre un hollow ou un solide body.

Gilles

[doloair]

:shock: :D Hein :!: :!: C" est vrai que ça un air pas pire Gilles :!: :!: :lol:
Dolores :lol: :?

[Theo007]

bon comme ont vol pas,, ont fait des vidéo

[youtube]dkAtOJgvh4Q&feature=share[/youtube]



:roll:

[Rudder Bug]

Mamaaaaaaan c'est finiiiiiii, ouiiiiiiinnnnnnn!

C'était adorable!

Dans le même ordre d'idée, voici mon petit helper, qui trouve le Dremel un peu bruyant:



Pappy Gilles

[doloair]

bon comme ont vol pas,, ont fait des vidéo

[youtube]dkAtOJgvh4Q&feature=share[/youtube]



:roll:

Merci Théo :!: Angelina est vraiment mignonne!!

@Gilles tu fais un bon papy!! pour ce beau petit garçon !Il doit
s " émerveillé de te voir travailler avec tant de patience :!: Bravo
Dolores 8)

[GLAB]

Elle est adorable ta petite Angelina mon Papa Theo.

Gilles, tu est un Papy exemplaire.

On devrais partir un lien pour les parents et Grand-Parents sur le site.

Jacques :D :D :wink: :wink:

[Rudder Bug]

Elle est adorable ta petite Angelina mon Papa Theo.

Gilles, tu est un Papy exemplaire.

On devrais partir un lien pour les parents et Grand-Parents sur le site.

Jacques :D :D :wink: :wink:

C'est une bonne idée Jacques! On pourrait être surpris de voir combien de grands-parents il peut y avoir ici.



La vie va vite, c'est un touch and go sur la planète!

Pappy Gilles

[Rudder Bug]

Pour ton troub the hum avec ta switch à 5 positions, commence par un bon netoyage des pot et de la switch avec de l'air comprimé, et vire la can à l'envers pour le faire sortir liquide un peu, ensuite à l'endroit et de plus loins pour sécher rapidement avec l'air seulement. Est-ce que tu a bien shielder l'intérieur de la cavité ou tu a placé l'électronique? A tu bien grounder tes pickups indépadament? A tu bien grounder ton bridge?

Plusieur petite chose à vérifier...!

Merci JS,

J'ai mis un ground qui fait le tour du circuit que j'ai fait avec un fil shieldé et ça marchait sur trois positions. Depuis que j'ai lu ton conseil, et celui de Martin aussi, j'ai connecté ce ground au pont et je marche maintenant sur quatre positions. Celle qui me manque est le bridge en split. Mes deux contrôles de tone ne fonctionnent pas non plus.

1- Aurais-je soudé un capaciteur à l'envers??? Il parait qu'ils sont marqués (+) mais je n'ai rien vu, même avec mes lunettes.

2- Aurais-je pu brûler mes capaciteurs en les soudans sans pince aligator pour les protéger?

3- Devrais-je ajouter des ground individuels sur les tone, du pôle qui reste et sur le dessous du potentiomètre?

Je n'ai pas de cavités; la guitare est holow-body. Le pickguard est fait du même bois que le dessus. Devrait-il être shieldé en dessous avec du tape d'alu? J'ai fait ça sur ma Telecaster et elle est parfaitement sileucieuse.

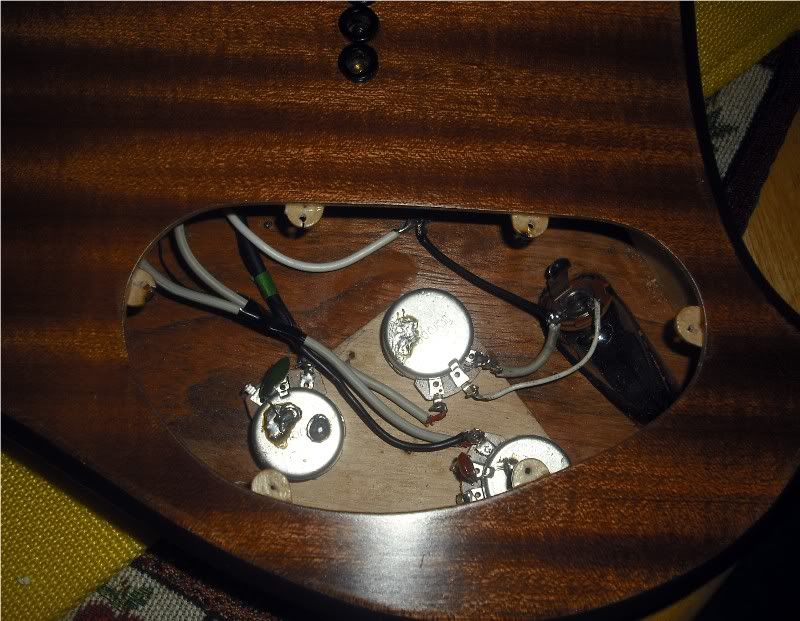

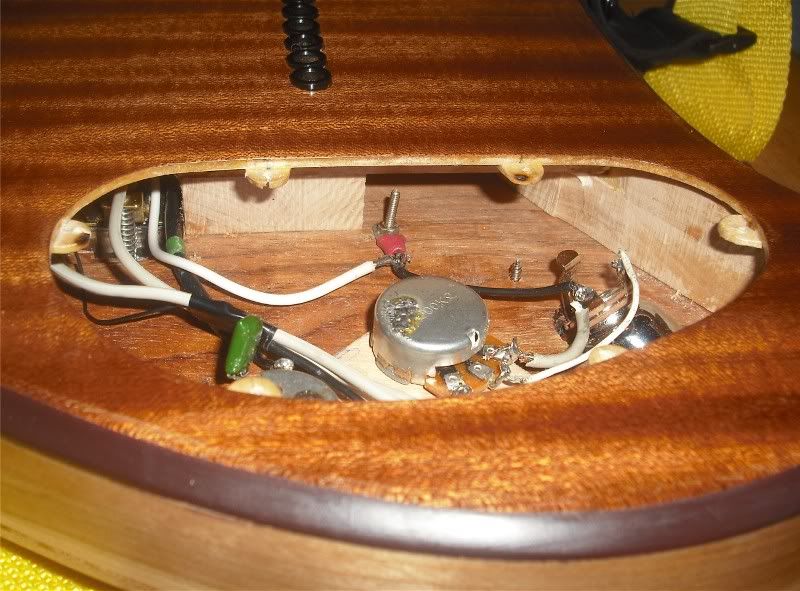

Vois-tu quelque chose d'anormal sur ces photos?





Dommage que tu sois si loin, je serais passé te voir avec mes troubles électroniques qui semblent être une bagatelle pour toi!

Gilles

[abud]

Gilles,

les trois fils attchés ensemble avec du tape noir devrais être libérés pour éviter une interférence :arrow:

Martin

[Rudder Bug]

Gilles,

les trois fils attchés ensemble avec du tape noir devrais être libérés pour éviter une interférence :arrow:

Martin

Martin,

Elle ne buzz presque pas, juste un tantinet quand je touche un contrôle de ton. Je vais essayer des grounds temporaires clipés sur les pots et brancher ça. Oh oui et libérer mes trois fils aussi comme tu suggères.

Gilles

[Rudder Bug]

Bon, je reviens de chez un ami qui est pas mal fort en électronique et il n'a pas compris le rapport entre le diagramme de Seymour-Duncun et ma switch qui vient de je ne sais où. Je suis revenu bredouille.

Ce que je vais faire est un circuit plus simple avec une 3 positions, sans coil split. Je pourrai considérer mon projet comme accompli et j'aurai du plaisir à jouer quand même. J'ai des pédales à effet, etc donc je peux vivre sans split non?

L'histoire des 5 positions n'est que partie remise!

Merci de votre aide et le video s'en vient dans quelques temps.

Gilles

[ifly2low4u]

Salut Gilles, difficile de voir quelque chose d'anormal sur les photos, sans savoir ou les fils en questions mènes.

Par contre, quelques petites choses:

Oui, assure toi de bien remplir le fond de la cavité en papier alu. ou cuivre, afin de te donner un chance. Assure toi de le passer même en dessous des bolt du bridge, à l'endroit ou tu a placer un terminal, question que le bridge soit relié avec ton alu ou cuivre.

Met un ground individuel sur tes tones - absolument. Dailleur, ton fil de ground provenant de ton bridge devrait souder sur le cassing de ton volume et de tes tones, un à la suite de l'autre afin de tout relier ensemble.

Ce que j'allais te dire, est-ce possible que tu ai soudé un pot à l'envers? (tone)

Pour ton spliter, est-ce qu'il est sur le volume, ou un de tes tones?

Je n'ai pas trouver de shema parfait, mais celui ci devrait t'enligner dans la bonne direction. Bonne chance. :D

[Rudder Bug]

Marci JS!

J'ai vidé la guitare comme une truite et tout déposé sur la table. J'ai presque terminé la job avec un diagramme de Seymour-Duncan. Ça se passe bien à date et j'ai dû changer les capaciteurs de pôles. Jusqu'à maintenant tout marche avec le multimètre.

J'ai hâte de voir mon bordel de grounds, hahaha!

Suite demain, je switch sur un super burger à Louise, miam!

Une question en passant; où et comment as-tu appris tout ça?

Gilles

[ttq]

lâche pas Gilles, tu est déterminé, comme moi avec ma roulette de queue....
j'ai lu ton messaage du 26 novembre que j,avais manqué a cause des vacances...

c'est certain que je passerai te voir lors d'un prochain trip vers le Bask.

pour le bois rare , connait-tu cette place;

http://www.langevinforest.com/fr

ils sont reconnus il parait

j-p

[Constipus]

pour le bois rare , connait-tu cette place;

http://www.langevinforest.com/fr

ils sont reconnus il parait

j-p

TTQ a raison :)
Langevin Forest est reconnu depuis beaucoup d'années. J'y achetais le bois nécessaire à la fabrication de voitures antiques.
Très joli d'agencer les différentes essences et couleurs de bois provenant de partout sur la planète.
Au milieu des années 1990, il y avait en inventaire plus de 60 essences.


Lâche pas Zilles :wink:

Al
---------

[Rudder Bug]

Bravo Al!

Tu t'es enfin décidé à montrer tes petits chef-d'oeuvres! C'est vraiment très joli, j'aimerais avoir cette adresse.

Quant à Langevin Forest dans mon cas, ils n'ont plus rien à m'offrir car leur expert luthier et leurs bois de lutherie n'y sont plus.

Mais j'ai trouvé un bon fournisseur au B.C.

http://www.bowriverwoods.com/Luthier-Gu ... -Tonewoods

Il a de très belles essences et livre assez rapidement. Je lui passerai une commande d'érable ondulé prochainement pour mon prochain projet.

Gilles, qui continue à apprendre l'électronique des guitares.
